從影像到防護，建構更智慧的城市守護系統

研揚科技運用 MIX-Q670D1 擴展 NVR 解決方案部署

一家在公共基礎設施電子設備領域擁有深厚經驗的企業，長年提供監視攝影機與對講系統等解決方案。近期，他們著手開發新一代網路影像錄影系統（NVR），並尋求一款先進的運算平台作為核心基礎。

本次專案的整體目標，是打造一套可在專業監控環境中執行影像錄製、儲存與回放的關鍵任務型系統。挑戰在於，該企業的產品涵蓋範圍廣泛，從交通樞紐、市中心、觀光熱區等高人流的公共空間，由執法單位管轄，到醫院、商業大樓等地區型安全監控系統皆有應用。

專案需求

由於最終產品需具備高度靈活性，可擴展性成為關鍵條件，尤其是在攝影機支援方面。考量到每台 NVR 裝置需涵蓋廣大監控區域，客戶希望系統能支援大量攝影機，同時能處理IP 攝影機的高解析即時串流，在資料傳輸過程中維持穩定流量，不產生明顯延遲或瓶頸。

由於最終產品需具備高度靈活性，可擴展性成為關鍵條件，尤其是在攝影機支援方面。考量到每台 NVR 裝置需涵蓋廣大監控區域，客戶希望系統能支援大量攝影機，同時能處理IP 攝影機的高解析即時串流，在資料傳輸過程中維持穩定流量，不產生明顯延遲或瓶頸。

如同多數 NVR 應用情境，客戶也要求系統支援即時顯示輸出功能，以便現場人員能即時監看攝影範圍，並快速回放事件資料，提升整體反應效率。

此外，在與研揚科技團隊討論的過程中，客戶也特別指出平台必須尺寸精巧、易於安裝於現有機箱中，同時能穩定運作於電力供應不穩的場域，以因應多元部署場景。綜合評估後，客戶對研揚科技在彈性客製與技術支援方面的表現深具信心，並認為研揚科技是此專案的最佳合作夥伴。

以彈性設計回應多元專案需求

研揚科技團隊首先評估了專案的實際需求，認為 Mini-ITX 是最合適的主機板規格。在 170mm x 170mm 的緊湊尺寸內，Mini-ITX 不僅提供了良好的擴充性與豐富的板載 I/O 接口，也兼具高效能處理能力，能在空間有限的情況下達成效能與功能的最佳平衡。

針對專案在大量資料處理與大規模影像儲存需求，研揚科技最終建議採用 MIX-Q670D1Mini-ITX 主機板。該板搭載 Intel® Core™ i7-14700 處理器，可因應多來源影像資料處理與高速傳輸所帶來的運算負載，提供穩定且高效的系統運作基礎。

第 14 代 Intel 處理效能：從效能到溫控，打造影像任務的理想平台

客戶選擇這款主機板的關鍵原因，在於它能支援高階處理器，同時確保長時間運行的穩定性。此穩定性的實現主要來自兩項設計：

首先，MIX-Q670D1 配備 CPU 與系統風扇接頭，讓客戶能以此為基礎設計其 NVR 機構，靈活配置風流與散熱結構，以達到最佳熱管理效果。
其次，該主機板支援主板整合溫度監控功能，可即時偵測 CPU 與系統的熱狀況，進而有效防止過熱與降頻，確保系統在執行高負載任務（如影像解碼與錄製）時依然能長時間穩定運作，並維持在安全的溫度範圍內。

在處理器方面，考量應用需求，客戶選用了Intel® Core™ i7-14700 處理器，其內建多項關鍵技術，包括：

✅ Intel® Clear Video HD Technology：透過整合式圖形引擎提供一系列影像解碼與處理功能，優化影片播放品質。

✅ Intel® Quick Sync Video：可快速轉換影像資料，加速輸出至行動裝置或儲存模組，進一步降低延遲，滿足即時傳輸的需求。

靈活網路架構，對應多攝影機配置需求

MIX-Q670D1配備的 雙 GbE LAN 埠，是支援多路 IP 攝影機影像擷取的關鍵設計。每個 LAN 埠皆對應連接至 NVR 機箱內部的 8 埠 PoE 交換器模組，用以集中傳輸來自各攝影機的影像串流，並導入主機板進行即時處理、分析與儲存。

透過此模組化架構，NVR 系統得以維持 機構緊湊、整合度高的優勢；相比之下，若採用整合大量 PoE 埠的主機板，不僅會大幅增加機殼體積，也會限制攝影機支援數量，降低系統彈性。

此設計大幅提升部署靈活性，讓客戶能依據不同應用情境，開發具備不同攝影機配置的多款 SKU，更精準滿足終端客戶的差異化需求。

小板型、大容量：三組獨立儲存設計

MIX-Q670D1之所以成為本專案的首選平台，關鍵在於其在小巧尺寸下仍具備卓越的儲存擴充能力。主機板支援 兩組 2.5 吋 SATA 裝置，並配置 一組支援 PCIe x4 的 M.2 2280 M-Key 插槽，可搭配 NVMe SSD，提供彈性靈活的本地儲存與長期資料保存方案。
研揚科技團隊亦提供 RAID 驅動支援，協助客戶依應用需求彈性調配儲存架構。例如，客戶可採用 兩顆 22TB 硬碟 搭配 8TB NVMe 模組，達成 總容量 52TB 的高容量配置。

然而，系統需長期穩定保存資料，最終採用 RAID 1 配置，將兩組 SATA 裝置進行同步備援，即使其中一組故障，也能維持資料完整性與系統運作。

雖然啟用 RAID 1 意味著可用容量減半（實際可用空間為 22TB），但在可用性與資料保護之間，客戶選擇了後者，視其為確保任務穩定執行的必要投資。

研揚科技彈性客製化實力，滿足多元應用需求

為滿足 NVR 系統在各種應用場域中對穩定性與可靠性的高度要求，研揚團隊展現出其高度彈性的客製化能力，這也正是研揚科技核心價值的一環。

MIX-Q670D1預設為 12V DC 電源輸入，而客戶擔心此配置可能無法承受監控系統中常見的不穩定電力環境。針對此需求，研揚特別在主機板電源輸入電路中增設 poly-switch 自復式裝置，作為可重置的過電流保護（OCP）元件，可防止因瞬間短路或過電流導致的設備損壞，進一步強化系統在嚴苛環境下的運作穩定性與耐用性。

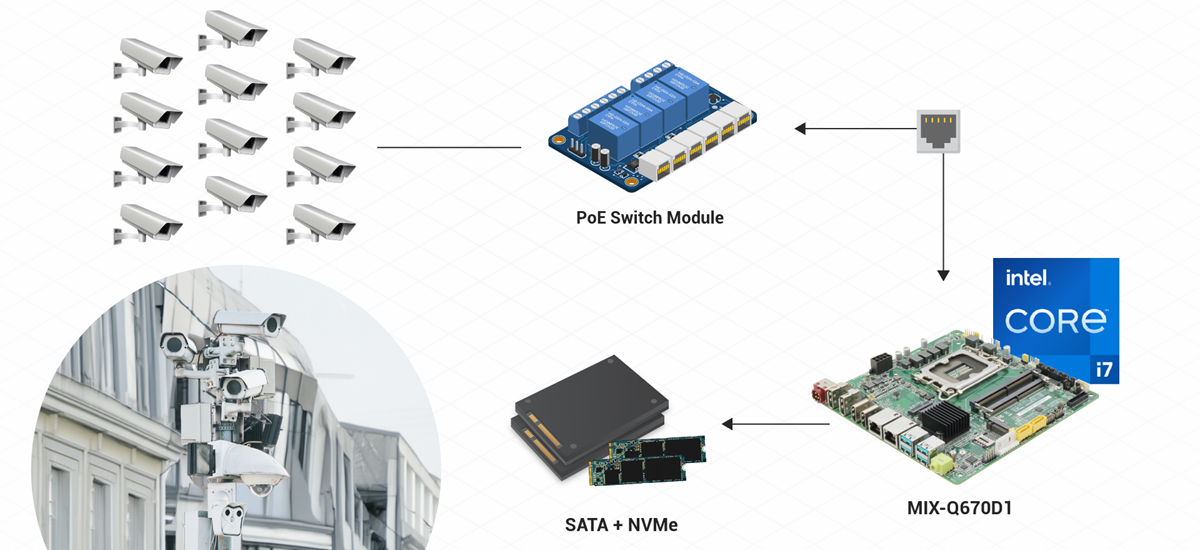

應用架構

專案成果

客戶採用研揚科技的 MIX-Q670D1主機板 作為影像資料的擷取、處理與儲存核心，成功拓展其 NVR 產品線，並優先部署於交通重點場域、市中心及觀光熱區等重要公共場域。主機板靈活的乙太網路架構搭配客戶整合的 PoE 交換器模組，打造出每台設備可支援 最多 16 支攝影機、同時具備高容量資料儲存與資料備援能力的智慧城市專用解決方案。

除了技術規格高度契合 NVR 裝置需求外，研揚科技團隊提供的服務更成為本專案成功的決定性因素。不僅展現出彈性客製化能力，如針對電源輸入電路加裝 poly-switch 等硬體調整，更展現在一系列背後不可或缺的細節投入──包括銷售團隊、電路與品保工程師、產品經理等團隊成員的全程參與與用心投入，從初期概念驗證（PoC），到部署與量產，全力協助專案順利落地並成功上市。
